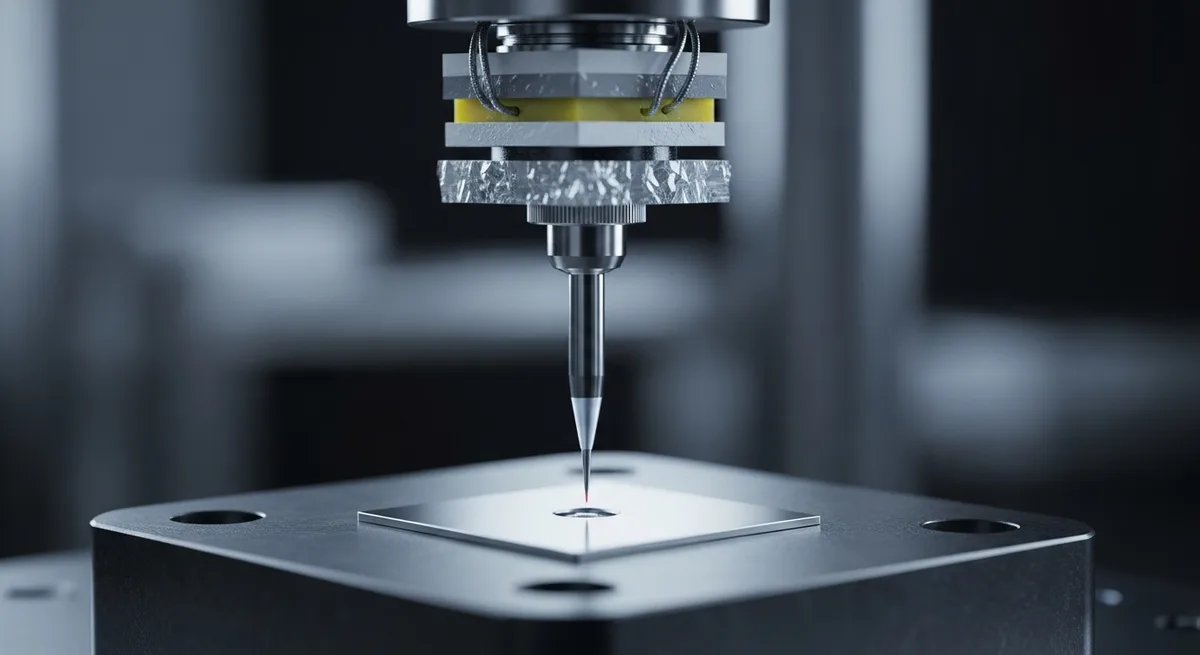

Atominis sargybinis: volframo zondas kvantinio lauko aptikimui
Volframo adata, kurios smaigalys suformuotas iki 10–20 nanometrų spindulio, yra ne tiesiog įrankis, o kvantinio lauko detektorius, kurio 3422 laipsnių pagal Celsijų lydymosi temperatūra leidžia išlaikyti vientisumą ten, kur elektronų tankis pasiekia kritines ribas. Šis metalas, pasižymintis 19,3 g/cm³ tankiu, funkcionuoja kaip standus laidininkas, kurio molekulinis karkasas atlaiko 4,5 × 10^(-6) K^(-1) šiluminio plėtimosi koeficiento diktuojamus svyravimus, išlaikydamas geometrinį stabilumą net tada, kai elektrostatinės jėgos mėgina iškraipyti adatos profilį. Tai nėra tik metalo gabalas, tai preciziškai suformuotas atominis jutiklis, kurio struktūrinis audinys užtikrina, kad tuneliavimo procesas vyktų per griežtai apibrėžtą erdvinę koordinates.
Ant šio volframo pagrindo nusodintas 1–2 nanometrų platinos sluoksnis veikia kaip laidumo stiprintuvas, optimizuojantis elektronų šuolį per potencialo barjerą. Platina čia atlieka cheminio tarpininko funkciją, nes jos inertiškumas neleidžia susidaryti jokiems oksidacijos produktams, kurie galėtų pertraukti 10^(-11) amperų srovės tėkmę. Šis srautas, palyginamas su subtiliausiu energetiniu pulsavimu, yra nuolatos stebimas, o platinos sluoksnis tarnauja kaip sąsajos membrana, per kurią informacija apie atomų išsidėstymą transformuojama į elektrinį potencialą, nepažeidžiant tiriamo mėginio vientisumo.
Volframo vidinė matrica, patirdama 10^(-9) iki 10^(-6) niutonų jėgą, veikia kaip mechaninis amortizatorius, kuris geba išlaikyti pusiausvyrą tarp atominio atstūmimo ir skenerio generuojamo slėgio. Šiame mikroskopiniame mastelyje medžiagos audinys ne tik atlaiko apkrovas, bet ir tampa dinamišku informacijos laidininku, kurio kristalinė struktūra privalo išlikti nepakitusi, kad išvengtų bet kokio signalo iškraipymo. Tai yra inžinerinis asketizmas, kuriame kiekvienas atomų susidūrimas yra suvaldytas, o medžiagos standumas tarnauja kaip garantas, jog matavimų tikslumas nebus prarastas dėl nepageidaujamų virpesių.
Švino cirkonato titanato (PZT) elementai atlieka sistemos variklio vaidmenį, nes jų pjezoelektrinė konstanta, siekianti 300–400 pC/N, leidžia paversti elektrinius signalus į 0,1 nanometro tikslumo poslinkius. Kai 1–2 milimetrų storio keramikos plokštelė gauna įtampą, jos vidinė geometrija persitvarko su tokia jėga, kuri sugeba valdyti adatą tarsi milžinišką svirtį, išlaikant 100–200 mechaninį Q faktorių. Šis procesas yra nuolatinė energijos transformacija, kurioje elektrinė įtampa tampa tiksliu mechaniniu judesiu, užtikrinančiu, kad adata visada išliktų optimaliame atstume nuo tiriamo paviršiaus.
PZT elementų vidinė sandara veikia kaip dirbtinė nervų sistema, kurioje 350–400 laipsnių Curie temperatūros riba nustato sistemos stabilumo ribas. Kai reakcijos šiluma veikia šiuos komponentus, PZT pinučiai reaguoja į kiekvieną įtampos pokytį, persitvarkydami taip, kad išlaikytų pastovų slėgį į adatą. Tai nėra statiška konstrukcija, o aktyvi sistema, kurioje keramikos elementai nuolatos derina savo formą, užtikrindami, kad net menkiausias temperatūros svyravimas būtų kompensuotas realiu laiku, išlaikant sistemos vientisumą.
Skenerio rezonansinis dažnis, siekiantis 10–20 kHz, yra suderintas taip, kad eliminuotų bet kokį nepageidaujamą vibracinį triukšmą, kuris galėtų sugadinti 10^(-11) niutonų jėgos matavimus. Šiame dažnių diapazone pjezoelektrinis rėmas veikia kaip filtravimo priemonė, užtikrinanti, kad kiekvienas struktūrinis elementas prisidėtų prie vaizdo raiškos išlaikymo. Tai yra inžinerinė harmonija, kurioje keramikos langelių sistema dirba sinchroniškai, neleisdama šoniniams virpesiams iškreipti topografinių duomenų, todėl kiekvienas matavimas tampa patikimu atominio paviršiaus atvaizdavimu.
Ketaus pagrindas, kurio bendra masė siekia 10 kilogramų, sukuria inercinį atramos tašką, kurio 250–300 MPa gniuždymo stipris leidžia sugerti visus aplinkos mechaninius trikdžius. 5–10 milimetrų storio plokštės tarnauja kaip masyvi platforma, kurioje 7,9 g/cm³ tankis užtikrina, jog 10^(-9) mbar vakuuminė aplinka išliktų stabili. Tai nėra tiesiog sunkus metalas, o esminis sistemos inkaras, kuris per savo inerciją ir tankį izoliuoja jautrią skenavimo galvutę nuo makropasaulio triukšmo, leisdamas kvantiniam tuneliavimui vykti be jokių išorinių trukdžių.
Šiluminis stabilumas, kurį užtikrina 10,5 × 10^(-6) K^(-1) plėtimosi koeficientas, leidžia ketaus platformai išlaikyti savo formą net tada, kai turbomolekulinis siurblys dirba 200 l/s našumu. Šiame vakuume, kuriame molekulių koncentracija yra minimali, ketaus paviršius veikia kaip termiškai inertiškas pagrindas, apsaugantis optinę ir mechaninę sistemą nuo bet kokio bangavimo. Tai garantuoja, kad matavimų metu prietaisas išliks absoliučiai nejudrus, suteikdamas stabilų pagrindą, būtiną atomų topografijai fiksuoti.
Ketaus struktūrinis rėmas atlieka sisteminio stabilizatoriaus vaidmenį, nes jo masė sugeria visas aplinkos negandas, leisdamas visam mechanizmui funkcionuoti be jokių nukrypimų. Šis pasyvus komponentas tampa esmine priežastimi, kodėl mes galime stebėti atomus, nes jo inercinė jėga veikia kaip skydas, saugantis kvantinį tuneliavimą nuo makroskopinio pasaulio chaoso. Tai yra sistemos pagrindas, kuriame kiekviena metalo molekulė dirba kartu, kad užtikrintų visišką ramybę, reikalingą atominiam matavimui.
Skaitmeninis signalų procesorius (DSP), veikiantis 100 MHz taktiniu dažniu, tampa smegenimis, kurios paverčia elektronų srauto chaosą į suprantamą informaciją. 16 bitų ADC duomenys, apdorojami 100 kHz dažniu, leidžia suformuoti vaizdą, kuriame kiekvienas bitas atitinka nanometro dalį. Tai yra nuolatinė matematikos ir fizikos simbiozė, kurioje 10^(-5) V rezoliucija DAC konverteryje leidžia valdyti skenerį su neįtikėtinu preciziškumu, paversdama efemeriškus signalus į vizualiai aiškią medžiagos struktūrą.
Kontrolės algoritmai, įskaitant Furjė transformacijas, nuolatos filtruoja signalo ir triukšmo santykį, koreguodami adatą realiu laiku. Šis grįžtamojo ryšio ciklas veikia su tokia sparta, kad primena nervinį impulsą, perduodamą per sinapsę, vykdydamas adaptaciją prie paviršiaus topografijos, kurią galima apibūdinti tik kvantinės mechanikos terminais. DSP čia veikia kaip vertėjas, kuris chaotiškus elektronų tuneliavimo duomenis paverčia tvarkinga informacija, išlaikydamas pusiausvyrą tarp signalo tikslumo ir sistemos stabilumo.
Programinė įranga atlieka sisteminę vertėjo funkciją, paimdama 10^(-11) amperų srovės rodmenis ir paversdama juos į topografinį žemėlapį. Ši logika sugeba atpažinti elektronų tuneliavimo modelius ir paversti juos tvarkinga informacija, tarsi nubrėžiant žemėlapį teritorijoje, kuri nuolat kinta dėl šiluminio judėjimo. DSP sugeba išlaikyti tvarką šioje efemeriškoje sistemoje, paversdama nenutrūkstamą duomenų srautą į vizualų atomų struktūros atvaizdą, nepaisant nuolatinio aplinkos kintamumo.
Jutiklių tinklas, esantis mikroskopo širdyje, suteikia prietaisui pojūčius, kai tuneliavimo srovės jutiklis su 10^(-11) A jautrumu fiksuoja kiekvieną elektronų šuolį. Deflekcijos jutiklis matuoja adatos svyravimus 10^(-9) metro tikslumu, o temperatūros jutiklis, turintis 10^(-3) K jautrumą, stebi kiekvieną šilumos pokytį. Šie jutikliai tampa aktyviais grįžtamojo ryšio dalyviais, neleidžiančiais sistemai nukrypti nuo tikslo, nes kiekvienas jutiklio signalas yra būtinas norint išlaikyti matavimo tikslumą.
Duomenų rinkimo metodas reikalauja, kad kiekvienas jutiklis būtų sukalibruotas su absoliučiu tikslumu, nes temperatūrai pakilus vos per tūkstantąją laipsnio dalį, medžiagos plečiasi, o adata gali prarasti kontaktą su atominiu paviršiumi. Jutiklių jautrumas tampa riba, nustatančia, kokio mastelio struktūras mes galime pamatyti, atspindėdamas inžinerinį balansavimą tarp to, ką mes norime sužinoti, ir to, ką fizikos dėsniai mums leidžia išmatuoti.
Matavimo procesas virsta nuolatiniu dialogu tarp adatos ir materijos audinio, kai adata skenuoja paviršių 1–10 nm/s greičiu, rinkdama informaciją apie kiekvieną atomą. Šis neinvazinis skaitymas reikalauja neįtikėtino stabilumo, nes bet koks netikėtas judesys galėtų sunaikinti adatą arba pažeisti tiriamą objektą. Tai tampa subtiliu procesu tarp elektros srovės ir mechaninės jėgos, siekiant gauti kuo tikslesnį vaizdą, kuriame kiekvienas atomas yra identifikuojamas.
Kvantinio tuneliavimo principas išlieka šio prietaiso varikliu, kur elektronai, pagal klasikinius dėsnius negalintys įveikti potencialo barjero, tuneliuoja per jį, sukurdami srovę, priklausančią nuo atstumo. Šis reiškinys yra toks jautrus, kad net 0,1 nanometro pokytis sukelia eksponentinį srovės pasikeitimą, suteikdamas mikroskopui galimybę matyti paviršius su tokia raiška, kurios negalėtų pasiekti joks optinis įrenginys. Tai yra fundamentalus įrankis, leidžiantis tyrinėti nanomaterialų savybes ir atomų difuziją.
Nors ši technologija išliko aktuali dėl savo gebėjimo valdyti materiją atominiu lygmeniu, pagrindinis principas – atstumo tarp zondo ir pavyzdžio palaikymas per kvantinį tuneliavimą – išlieka nepakitęs. Tai įrankis, leidžiantis stebėti molekulines jungtis, o kiekvienas patobulinimas, pavyzdžiui, anglies nanovamzdelių naudojimas adatos gamyboje, tik dar labiau išplečia šio prietaiso galimybes, nors inžineriniai iššūkiai išlieka susiję su fizikos dėsnių ribomis.
Egzistuoja ribos, kurias inžinieriams vis sunkiau peržengti, nes nors mes galime matyti atomus, mes negalime visiškai eliminuoti kvantinio triukšmo, kylančio dėl Heisenbergo neapibrėžtumo principo. Net ir tobuliausiame vakuume, esant 10^(-9) mbar slėgiui, elektronų srautas patiria statistines fluktuacijas, kurios riboja vaizdo raišką. Tai suformuoja inžinerinį aklavietės tašką: kuo tiksliau bandome išmatuoti padėtį, tuo labiau trikdome sistemą, kurdami neapibrėžtumą, kurio neįmanoma išvengti naudojant dabartinę technologinę bazę, nes matavimo procesas neišvengiamai keičia stebimą objektą.
